voc在線設備的特性和組成情況介紹

2019-10-25

　　voc在線設備在線監測的時候有什麽特性，具體的組成情況又是怎樣的，在這裏給大家整理的很多關於voc在線設備的知識，請大家愛的多多了解一下。

　　一、產品介紹
　　揮發性有機化合物（VOCS）是指沸點在50℃～260℃之間、室溫下飽和蒸氣壓超過133Pa的易揮發性化合物，其主要成分為烷類、苯係物、芳烴類、烯類、鹵烴類、酯類、醛類、酮類和其他化合物等，它的成分複雜，所表現出的毒性、性、致癌作用對人類健康造成較大的影響。根據貴方提供的監測需求，山東新澤儀器自主開發的TK-1200汙染源揮發性有機物在線監測係統采用*的全程伴熱預處理+在線色譜技術+火焰離子檢測法（FID），主要應用於對各種工業汙染源排放有機物的實時監測，本係列在線氣相色譜分析儀采用*技術，性能穩定可靠，自動化程度高，檢測範圍寬，能夠測量VOCS、總烴（THC）、非甲烷總烴（NMHC）、苯及苯係物等多項參數，對VOCS的濃度和排放率進行連續、實時地跟蹤監控，並將所有的監測參數傳輸工控機軟件和用戶DCS係統，可通過數采儀與環保部門的數據係統通訊。係統設備放置在分析小屋內，操作和維護方便，具有現場數據實時傳送、遠程故障診斷等功能，實現了工作現場的無人值守。整套係統結構簡單，模塊化設計，穩定性強，運行成本低。

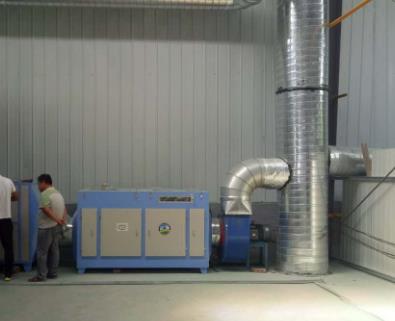

　　環保VOC在線設備
　　二、測量項目
　　測量參數：VOCS氣態汙染物、O2、溫度、壓力、流速（流量）、濕度；
　　三、係統特點
　　1、配有觸摸屏，菜單式操作，進行不同的配置可實現VOCs組份濃度，甲烷/非甲烷總烴濃度及治理前後對比分析；
　　2、采用氣相色譜監測方法，符合*標準，分析周期短，測量準確；
　　3、係統可實現零點和量程自動校驗功能（切換標氣方式）；
　　4、采樣探頭分析儀表的流路采用全程125度伴熱，沒有任何的冷點；
　　5、樣品無吸附，無堵塞現象；整個流路和部件材料適用高溫、焦油、高壓、高腐蝕等多種混合組份的惡劣工況，防止堵塞和腐蝕。
　　6、微電腦和係統控製軟件，序列運行全自動監測分析環境空氣中C2-C12揮發性有機汙染物；
　　7、係統具有運行和報警、連鎖並實現反吹、標定等功能，保證統長時間運行，同時擁有自診斷功能，減少了維護工作量和成本。
　　四、係統組成
　　TK-1200揮發性有機物在線監測係統由氣態汙染物監測子係統3100型在線氣相色譜儀（非甲烷總烴（NMHC）&苯係物）、煙氣參數監測子係統SVPT-100型皮托管(溫度、壓力、流速)和SSD-100濕度儀、係統控製及數據采集處理子係統、校準與輔助子係統四個基本部分組成。具體介紹如下：
　　VOC在線設備
　　TK-1200汙染源揮發性有機物在線監測係統安裝場景示意圖
　　本係統由置於煙囪或煙道上的采樣探頭、伴熱管和溫壓流探頭及濕度探頭，以及置於小屋中的控製機櫃、標氣和氣體發生器組成。
　　采樣探頭負責煙氣采樣，內置陶瓷濾芯用於過濾煙氣中的粉塵。
　　伴熱管線高溫伴熱避免煙氣中水蒸氣冷凝。
　　溫壓流用於測量煙囪或煙道內煙氣的溫度、壓力和流速。
　　濕度儀用於測量煙囪或煙道內煙氣的濕度。
　　控製機櫃內置電控單元、工控機、加熱盒、高溫泵等。
　　標氣用於校準分析儀表，零氣發生器、氫氣發生器、高純氮氣瓶提供氣源。
　　空壓機產生壓縮空氣，用於對伴熱管線、采樣探頭、溫壓流進行定期反吹。
　　五、係統各部分介紹
　　1、采樣係統介紹
　　針對該工況特點對VOC進行在線分析監測，係統采用全程高溫法進行樣品的傳輸。從探頭、伴熱管線到分析儀器內部均采用125℃以上高溫伴熱，保證測量組分無損失。高溫伴熱的樣品直接進入到色譜係統進行分析檢測，得到分析檢測結果。采用高溫伴熱采樣係統，還可以有效的避免樣品中的水蒸氣冷凝，從而導致樣品組分的損失。同時樣品前處理係統還具有兩級樣品過濾模塊，有效的避免樣品中的顆粒物組分對分析係統的影響，延長儀器的使用壽命。
　　1.1煙氣氣體汙染物采樣器
　　VOC在線設備儀
　　圖1-1高溫采樣探頭
　　VOC在線設備儀
　　7.1.2伴熱管線介紹
　　VOC在線設備儀
　　伴熱采樣複合管是環保監測係統中在線分析成套係統的重要部件，它是由一組耐腐蝕高性能氟樹脂導管平行敷設特種恒功率伴熱管及各種電線，外加專用玻纖保溫層，*經過聚氯乙烯(PVC)為保護外套複合而成。
　　恒功率伴熱的自動限溫功能，可以保證采樣管內維持一定的恒溫，保證采集樣品與初始值保持基本一致，*終確保係統連續、正確的采集樣氣。根據采集樣氣的成份、溫度等實際情況，采樣導管可以選用不同材質，電熱帶可以根據用戶選型選用高、中、低溫的產品，另外根據功能配置各種導線等。
　　采樣：可組合多種類型、材質的采樣管；
　　伴熱：自調功率，自動補償，伴熱保溫，絕熱；
　　1.3主要參數
　　VOC在線設備儀
　　環保VOC在線設備
　　"操作簡便，可靠，一次性加堿，日常使用隻需補充蒸餾水，啟動電源開關即可產氫。(可供多台色譜)氣路部分全部采用不鏽鋼管(電解拋光，超音清洗)，設有過壓保護裝置，兩級淨化。的防返液裝置，確保儀器絕無返液現象。"
　　2氣態汙染物監測子係統
　　2.1色譜分析儀表
　　VOCs在線檢測設備
　　3100在線氣相色譜儀外觀圖
　　2.2色譜分離基本原理
　　多組分的混合氣體通過色譜柱時，被色譜柱內的固定相所吸附，由於氣體分子種類不同，被固定相吸附的程度也不同，因而通過柱子的速度產生差異，在柱出口處就發生了混合氣體被分離成各個組分的現象，這種采用色譜柱和檢測器對混合氣體先分離、後檢測的定性、定量的分析方法叫做氣相色譜分析法（圖1）。
　　VOCs在線檢測設備
　　圖1
　　根據需要測量的氣體選用不同的色譜柱，被測樣氣進入色譜柱後，分離出被測氣體，以相應的時間差送入檢測器監測被測氣體。甲烷、非甲烷總烴分析儀，采用色譜柱技術分理出CH4氣體送入氫火焰離子檢測器分析CH4濃度，其他的氣體送入氫火焰離子檢測器監測非甲烷烴類氣體濃度（圖2）。
　　VOCs在線檢測設備
　　圖2
　　2.3FID的工作原理
　　3100采用氣相色譜法原理，采用三個定量環、一個六通閥、兩個十通閥、一根分離甲烷的色譜柱、一根總烴色譜柱、一根分離苯係物的色譜柱，兩個FID檢測器的解決方案。在確保各項性能指標均達到*標準的前提下，實現較高的測試性價比。具體的工作原理主要是通過泵將樣品抽到定量環中定量，六通閥和十通閥同時切換，總烴定量環中的樣品快速通過總烴柱到達FID檢測器，測定總烴濃度，甲烷定量環中的樣品通過填充柱，樣品在填充柱中分離，甲烷經過填充柱到達FID，測定甲烷濃度，苯係物通過預柱和分析柱分離，然後六通閥和十通閥同時切換原始位置，利用反吹的方式將仍滯留在填充柱中的非甲烷總烴通吹掃出口，利用反吹的方式將預柱中比苯係物沸點高的誤差吹掃出口，完成檢測。通過總烴和甲烷含量的差值計算得到非甲烷總烴的含量，極大縮短分析周期。總烴檢出限為0.03mg/m3，甲烷檢出限為0.03mg/m3，可以滿足標準HJ/T38的要求。苯檢出限為0.2mg/m3，甲苯檢出限為0.3mg/m3，乙苯檢出限為0.3mg/m3，對二甲苯檢出限為0.3mg/m3，間二苯檢出限為0.3mg/m3，鄰二甲苯檢出限為0.3mg/m3，1,3,5-苯檢出限為0.3mg/m3，對苯乙烯檢出限為0.3mg/m3，1,2,4-苯檢出限為0.3mg/m3，1,2,3-苯檢出限為0.3mg/m3。
　　VOCs在線檢測設備
　　2.4FID氣相色譜儀特點
　　對FID檢測器進行重新設計加工，提高檢測器的靈敏度水平；
　　的電子壓力控製單元，優化流路控製和溫度控製，提高分析精度；
　　實時環境溫度和壓力補償，適應多種環境條件；
　　特殊的閥箱設計，既支持固定汙染源廢氣，也支持環境空氣；
　　自動校準功能，可設定周期性自動校準和質量控製點；
　　響應時間短，分析時間短；
　　支持一台儀器對多個工況點實施循環監測；
　　實現模塊化設計和功能化區塊，可根據客戶需求定製功能模塊；
　　內置工控機，觸摸屏設計，支持web遠程操作；
　　支持與前段各種前處理設備信號對接；
　　數據輸出支持與工控機連接。
　　2.5技術參數
　　測量原理：氣相色譜法
　　檢測器：氫火焰離子化檢測器（FID）
　　分辨率：0.01ppm
　　量程：甲烷（0-1000ppm）；非甲烷總烴（0-1000ppm）；苯係物（0-1000ppm）；
　　檢出限：甲烷≤0.01ppm；非甲烷總烴≤0.01ppm；苯係物≤0.05ppm
　　基線漂移：≤5×10-12A（30min）
　　重複性：RSD7≤2%F.S.
　　量程漂移：≤3%F.S.
　　分析周期：2min-20min（可選）
　　色譜柱：支持填充柱，毛細血管柱；
　　柱箱溫度穩定性：＜0.5℃
　　閥類型：高溫轉閥溫度＜200℃
　　氣路接口：1/8″不鏽鋼卡套螺紋接頭
　　樣氣輸入流量：200ml/min
　　氫氣輸入參數：H2，≥99.999%，（0.30±0.01）MPa
　　空氣輸入參數：除烴空氣，≥99.999%，（0.30±0.01）MPa
　　載氣輸入參數：N2≥99.999%，（0.30±0.01）MPa
　　輔助氣輸入參數：無油壓縮空氣0.45～0.6MPa
　　遠程控製：支持，可做參數設定、圖譜處理、校準；
　　供電要求：220VAC±10%，50Hz500W
　　通訊方式：RS232、以太網
　　人機界麵：觸摸液晶屏
　　工作環境：溫度：5-35℃；濕度：20-90%RH
　　儀器尺寸：19英寸標準機箱，高度6U，（430×266.7×633）mm（W×H×D）
　　約25kg
　　環保VOC在線設備
　　3煙氣參數監測子係統
　　3.1煙氣溫壓流監測儀
　　溫壓流監測儀擁有高精度微差壓/靜壓傳感器，同時配備反吹單元，是專門針對煙氣排放連續監測的高粉塵、高溫、高濕環境而開發的溫度、壓力、流速監測儀，符合*相關標準的要求，可以用於煙氣排放監測係統(CEMS)進行煙氣溫度、壓力、流速及流量的實時連續測量。
　　3.2測量原理
　　溫壓流測量裝置的結構主要包括微差壓變送器、靜壓傳感器、熱電阻（或熱電偶）、皮托管、控製單元、反吹單元、顯示單元、數據傳輸單元等。其測量原理是：一次取壓元件采用傳統的皮托管測量方式。皮托管內外表麵均做了特殊處理，可有效避免煙氣腐蝕並減少粉塵粘附。反吹單元主要用於髒汙氣體（如鍋爐排放的煙氣）測量時的係統反吹。溫壓流一體機采用高精密微差壓變送器，自動調零，自動反吹，反吹保護，數據上傳與顯示等功能;
　　3.3溫度壓力流速監測儀優勢
　　實時測量溫度、壓力、流速，並通過4-20mA模擬信號輸出；
　　流速檢測可達2-40m/s；
　　采用高精密微差壓變送器，自動零點校準，可靈活配置變送器維修更方便，良好的人機交互界麵。
　　可適應高粉塵、高溫、高濕等煙氣場合；
　　流速測量精度高、可靠性好、可長期連續工作；
　　自身配備自動反吹單元，可定時反吹皮托管內的顆粒物；具備反吹保護功能；
　　結構緊湊，可直接安裝在管道上；
　　3.4技術指標
　　3.4.1煙氣流速監測儀
　　量程：0-40m/s0-15.5m/s可訂製
　　測量精度：≤±2%F.S.
　　分析方法：皮托管法
　　環境溫度限製(*低/*)：-40～60℃
　　電源：220±10%VAC
　　儀用空氣要求：0.4Mpa以上，無油無水
　　響應時間：<1s；
　　輸出信號：4~20mA；
　　皮托管材質：不鏽鋼；
　　反吹單元：自動反吹，自動調零；
　　皮托管插入長度：500~1700mm可選（訂製）；
　　壓力變送器量程：-10~10kPa、*小±200Pa或其它訂製量程；
　　介質溫度範圍：-40~500℃；
　　3.4.2煙氣壓力監測儀
　　量程(高/低)：±10Kpa
　　測量精度：≤±2%
　　分析方法：靜壓傳感器
　　環境溫度限製(*低/*)：-40～60℃
　　用電量：5w
　　輸出信號型式：（4～20）mA
　　3.4.3溫度監測儀
　　量程：0-300℃
　　測量精度：≤±2%
　　分析方法：熱電阻（或熱電偶）
　　環境溫度限製(*低/*)：-40～60℃
　　用電量：2W
　　輸出信號型式：（4～20）mA
　　lm
　　環保VOC在線設備
　　非甲烷總烴監測裝置：
　　以上就是關於voc在線設備的一些常識，請大家收藏閱讀。
